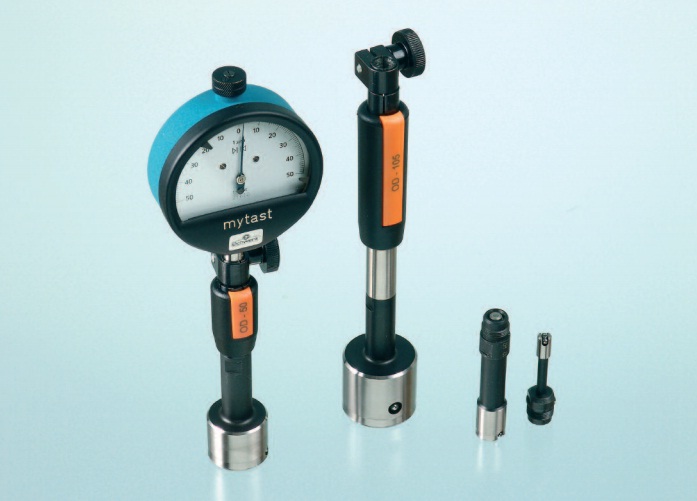

Schwenk OD塞規式內徑量儀
OD柱塞規是一款機械型、兩點接觸式內徑測量系統，適合于手動和自動測量。每一個測量規都是根據的直徑和相應的公差特別訂做。
OD柱塞規可以訂做的尺寸從1.6到800mm，除了測直徑外，也可以檢測直徑的外形，如真圓度和圓柱度，柱塞規測量值的顯示，通過顯示表顯示，顯示表可先用機械表、數顯表或電子探頭。
優點：
操作簡單
測量快速
大的測量穩定性
穩定可靠的測量儀器
想要取得快速及可靠的測量結果時，OD柱塞規是理想的選擇：
直接用于加工機床上
用于初檢或檢查
用于試驗室內的精密測量
功能：
對中
在孔內測量時，OD柱面的表面線與測量儀自動對中。OD柱面的長度根據直徑的大小選定，以獲取理想的對中效果。
測量行程的轉移
帶有測量觸點的探頭置于柱塞規中。探頭被錐形的測針分開，測針的材質為耐磨擦的鎢鋼。
與被測物的測量觸點移動，將移動量轉移錐形測針，隨著測針的移動，移動量會直接在與之接觸的顯示表上顯示出來。錐形測針通過精密磨削加工而成，很好的保證的測量精度。
適用于各種孔徑的開口型OD塞規

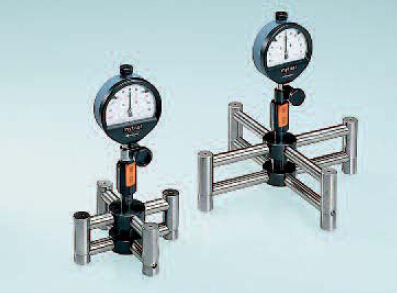

直徑≥130mm的十字測頭，用于定位肩部或與深度限位器一起測量
十字測頭（帶滾軸），直徑≥130mm，用于通孔或深孔
直徑60mm的OD測頭
OD特殊測頭

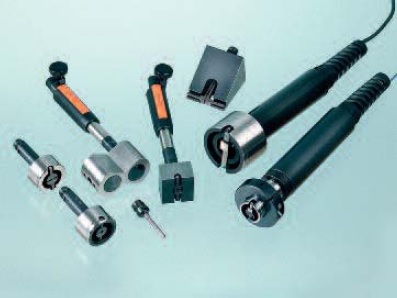

集成電感測頭，直徑≥25mm，觸電和/或測頭使用Delrin塑料材質，用于易刮傷，拋光的工件；紅寶石、陶瓷、金剛石或鍍鉻觸點；兩個或多個測量軸，用于平面平行距離測量的特殊測頭。
Typ A :
標準套筒
Typ B :
用于通孔
No. 3010 0002: ? 6.1 – 9.0mm: h=6mm
No. 3010 0002: ? 9.0 – 12.0mm: h=10mm
Typ C :
用于盲孔
? mm | h mm | Typ A No | h mm | Typ B No | h mm | Typ C No |
2,5 – 6 | 1,5 | 3000 0000 | 6 | 3000 0002 | 1 | 3000 0001 |
6,1 – 12 | 2,5 | 3010 0000 | 6/10 | 3010 0002 | 1 | 3010 0001 |
12,1 – 20 | 2,5 | 3020 0000 | 10 | 3020 0002 | 1 | 3020 0001 |
20,1 – 30 | 3,5 | 3030 0000 | 10 | 3030 0002 | 1,2 | 3030 0001 |
? mm | h mm | Typ A No | h mm | Typ B No | h mm | Typ C No |
30,1 – 40 | 3,5 | 3040 0000 | 10 | 3040 0002 | 1,2 | 3040 0001 |
40,1 – 60 | 3,5 | 3050 0000 | 10 | 3050 0002 | 1,2 | 3050 0001 |
60,1 – 80 | 4,0 | 3060 0000 | 10 | 3060 0002 | 1,2 | 3060 0001 |
80,1 – 100 | 4,0 | 3070 0000 | 10 | 3070 0002 | 1,2 | 3070 0001 |
